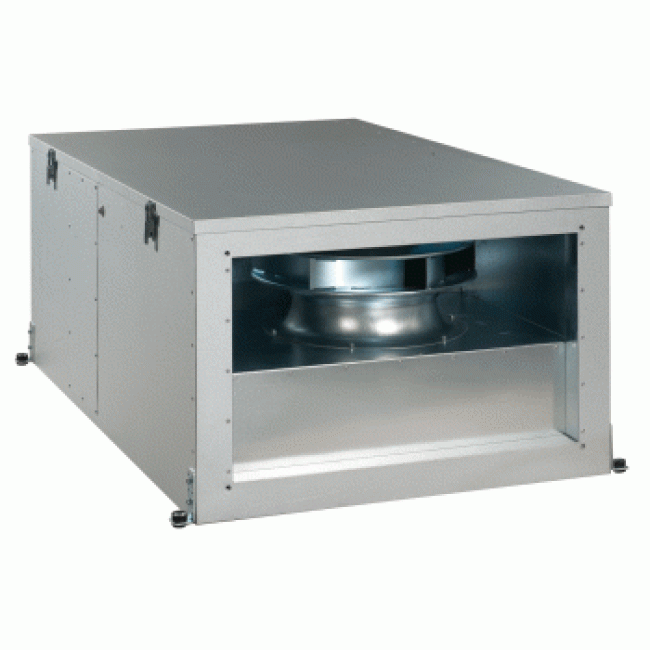

Витяжна установка Вентс ВА 03

Корпус

Корпус виготовлений з алюмоцинковых сталевих листів, звукоізольований мінеральною ватою завтовшки 50 мм.

Вентилятор

Установки обладнані високонапірним безкорпусним радіальним вентилятором з безпосереднім приводом від електродвигуна із зовнішнім ротором. Лопатки робочого колеса загнуті назад. Вентилятор забезпечує оптимальні робочі характеристики: витрата повітря, рівень шуму і ККД. Вентилятор легко витягається з корпусу для огляду і чищення.

Монтаж

Витяжні установки Вентс ВА 03 оснащені кронштейнами для полегшення монтажу агрегату. Витяжна установка монтується на підлозі, підвішується до стелі за допомогою монтажного куточка з вібровставкою або кріпиться на стіні за допомогою кронштейнів. Установку можна розмістити як в допоміжних приміщеннях, так і в основних(за підвісною стелею, в ніші або відкритим способом). Усі електричні підключення виконуються через клемну колодку, розташовану в сполучній коробці. Управління продуктивністю агрегатів здійснюється з щита управління з вмонтованим в ньому частотним перетворювачем і задатчиком оборотів Р1/010.

Габаритні розміри

Розміри	B	B1	B2	B3	H	H1	H2	L	L1
мм	500	520	689	646	300	320	450	665	627

Діаграма
