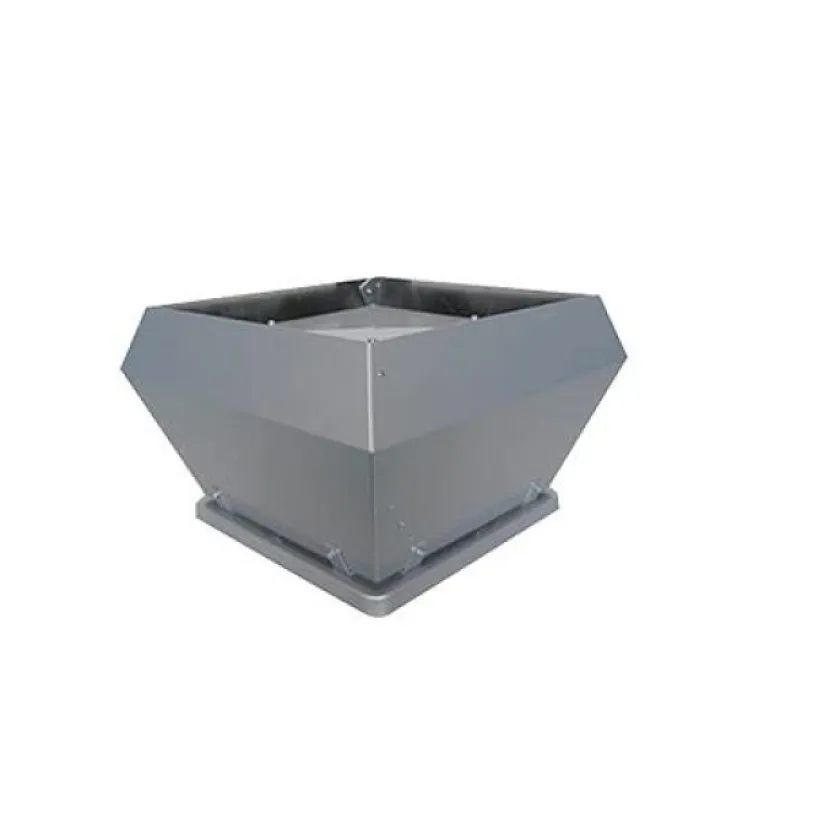

Вентилятор для даху Binetti WFH 30-22-2E

Ці тихі, повністю контрольовані вентилятори для дахів з вертикальним випуском призначені для витяжки повітря. Вентилятори можуть використовуватися для вентиляції квартир, ванних кімнат, поверхів установ, центрів, басейнів, гімнастичних залів, кухонь та їдалень, складів, конюшень, промислових та виробничих підприємств тощо. За допомогою покрівельного адаптера вентилятори можна розташовувати на плоских дахах, так і на дахах з нахилом.

Ці вентилятори призначені для використання на вулиці за достатньої покрівлі даху. Вони спроектовані для переміщення повітря без твердих, волокнистих, липких, агресивних, відповідно до вибухових домішок. Повітря, що переміщається, повинне бути вільним від корозійних хімікатів або хімікатів, агресивних до цинку та/або алюмінію. Прийнятна температура повітря, що транспортується, коливається від -15 ° С (для деяких моделей від -30 ° С) до + 40 ° С (для деяких моделей до + 70 ° С). Вентилятори WFH серії можуть працювати лише у горизонтальному положенні (тобто вісь обертання робочого колеса знаходиться у вертикальному положенні).

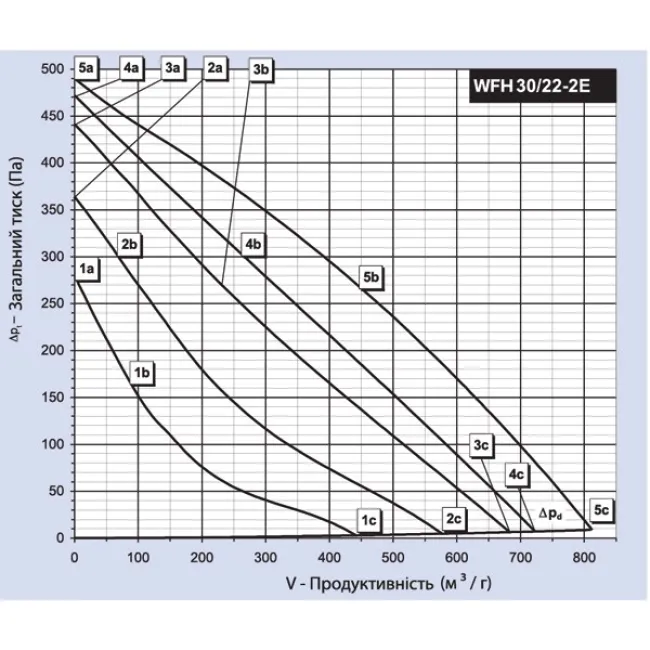

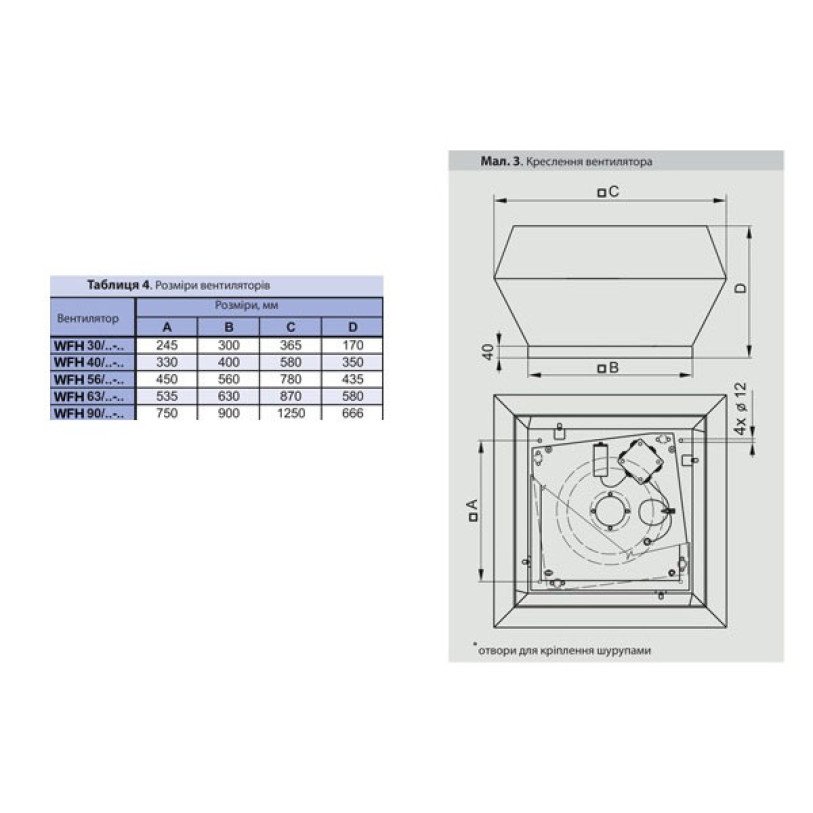

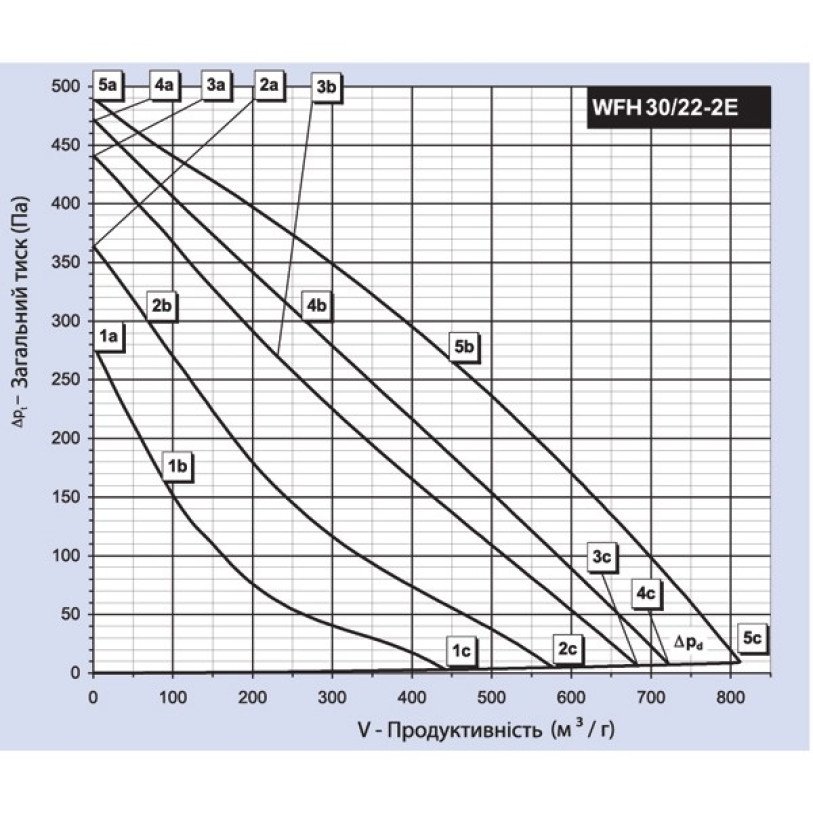

WFH вентилятори виготовляються в діапазоні п'яти розмірів згідно з розмірами основи. Декілька моделей вентиляторів, які відрізняються за кількістю полюсів двигуна, є в кожному типорозмірі. При розрахунку вентилятора на потрібний об'єм повітря і тиск, застосовується таке загальне правило: вентиляторні двигуни з великою кількістю полюсів досягають потрібних параметрів при меншій швидкості обертання, що призводить до зменшення шуму та продовження терміну служби. Стандартний розмірний та продуктивний діапазон однофазних та трифазних WFH вентиляторів дозволяє проектувальникам оптимізувати всі параметри повітряних потоків від 400 м3 на годину до 10,600 м3 на годину.

Зовнішній корпус WFH вентиляторів виготовляється з сталевих гальванізованих листів. Гальванізована поверхня (Zn 275 г/м2) вимагає такого захисного покриття, колір якого збігається з кольором будівлі. Основа вентилятора завжди покривається емаллю "під дерево". Робоче колесо (WFH30 пластикові лопатки) та дифузори виготовляються з гальванізованої листової сталі, а двигуни виготовляються з алюмінієвого сплаву, міді та пластику. Високоякісні вкладені шарикопідшипники двигуна з постійним наповненням мастилом дозволяють вентиляторам досягати терміну служби понад 40,000 годин без обслуговування. Усі використані матеріали забезпечують тривалий термін служби та надійність вентиляторів.

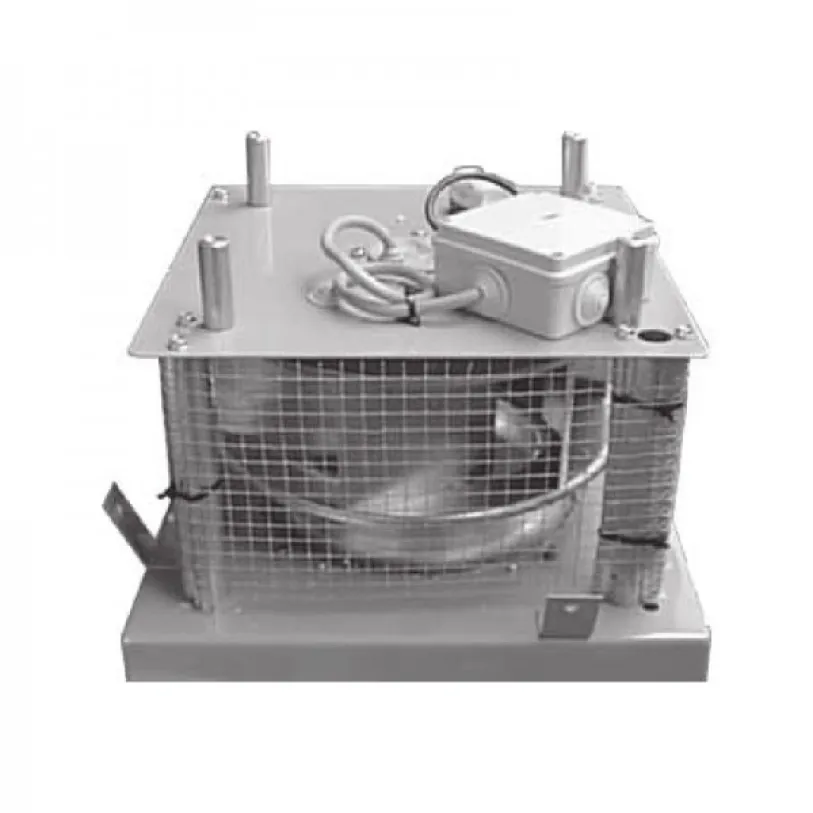

Компактні однофазні та трифазні асинхронні двигуни із зовнішнім ротором та міцною арматурою використовуються як приводи. Двигуни розташовані знизу робочого колеса та при функціонуванні оптимально охолоджуються потоком повітря. Двигунам притаманний низький стартовий струм. Обмотки двигуна ізольовані для захисту від вологи. Робоче колесо разом з двигуном повністю статично та динамічно збалансовано. Після запуску трифазного мотора правильний напрямок обертання робочого колеса повинен збігатися з напрямком стрілки на прикріпленій пластині.

Проводка обмежена розподільчою коробкою із класом захисту IP 54. Однофазні двигуни оснащені стартовим конденсатором, який монтується поруч із розподільчою коробкою.

Як правило, постійне відстеження внутрішньої температури двигуна використовується у всіх двигунах. Гранична температура відстежується термальними контактами, які розташовані в обмотці двигуна. Термоконтакти являють собою мініатюрні термальні елементи, що вловлюють, які, після підключення до захисної контактної схеми, захищають двигун від перегріву завдяки відключенню фази, викликаючи примусове гальмування двигуна і розрив захисної схеми по струму, або проти підвищеної температури повітря, що транспортується. Термальний захист за допомогою термоконтактів є повним і надійним за умови їх правильного підключення. Цей спосіб захисту важливий особливо для двигунів з керованою швидкістю, двигунів, які часто включаються і двигунів з високими термальними навантаженнями гарячим повітрям, що транспортується.

Послідовний термоконтакт (самоактивований). Термоконтакт двигуна, підключений послідовно до обмотки двигуна, роз'єднуватиме джерело живлення, якщо температура обмотки перевищує 130°С. Після охолодження термоконтакт закривається і двигун запускається. Усі WFH30 оснащені послідовними термоконтактами.

Виносний термоконтакт (контрольний).

Вентилятор, оснащений термоконтактами, винесеними до розподільчої коробки (ТК термінали), повинен бути підключений до захисного пристрою. Коли температура перевищує критичний рівень, термоконтакт роз'єднуватиме контрольну схему захисного пристрою, у свою чергу і відключається від джерела живлення двигуна. Всі вентилятори, крім WFH30, оснащені виносними термоконтактами.
