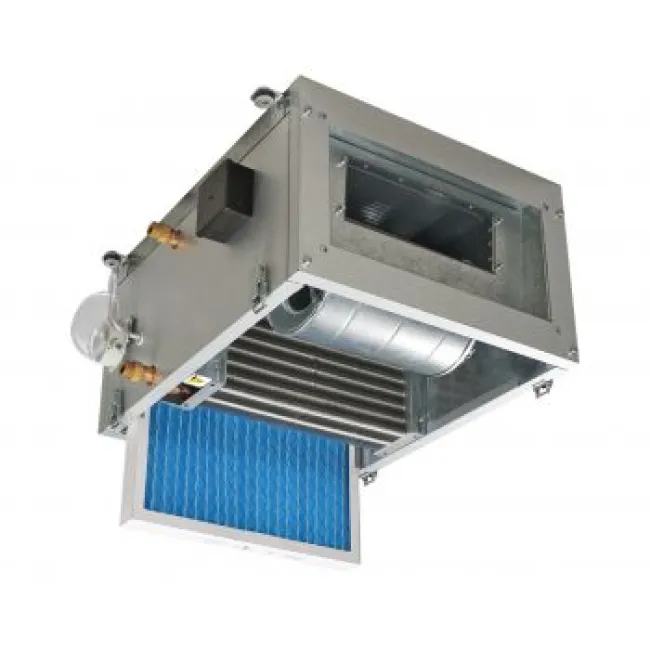

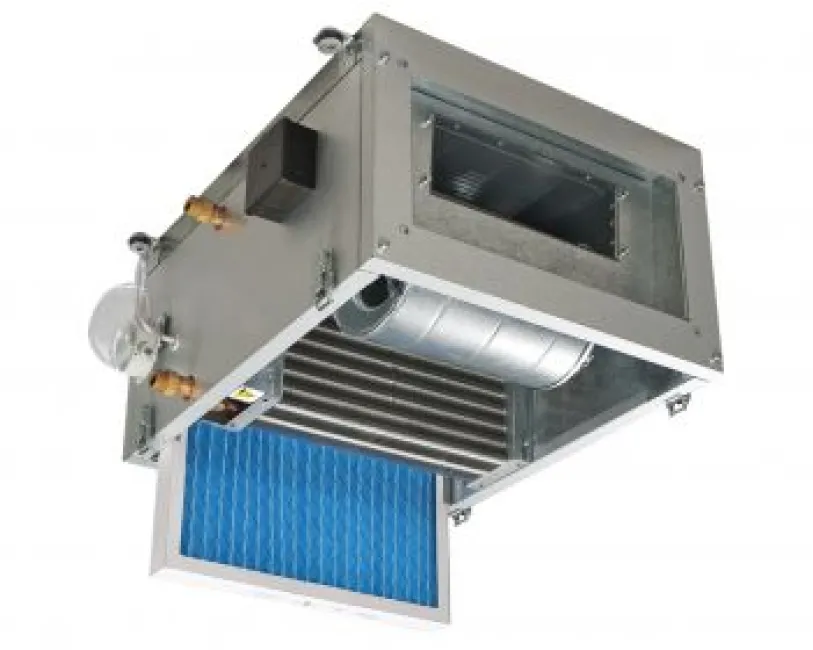

Припливна установка Вентс МПА 1200 В

Корпус

Корпус установки виготовлений з алюмоцинкової сталі, яка довговічніша в порівнянні із звичайною оцинкованою сталлю. Для відвертання втрат тепла і пониження рівня шуму корпус установки ізольований мінеральною ватою завтовшки 25 мм. Для можливості сервісного обслуговування передбачено відкривання однієї із стінок установки.

Фільтр

Для відвертання попадання забруднень в зовнішньому повітрі в систему вентиляції в установці передбачений фільтр зі змінною касетою. Клас фільтрації G4.

Нагрівач

Підігрівання припливного повітря в холодний період року виконується за рахунок вбудованого водяного нагрівача.

Вентилятор

У установці застосовується відцентровий вентилятор із загнутими вперед лопатками. Для захисту двигуна вентилятора передбачено тепловий захист з автоматичним перезапуском. У електродвигуні використовуються кулькові підшипники кочення. Закриті підшипники кочення практично не вимагають обслуговування. Термін їх служби до 40000 годин.

Управління установкою

Установка оснащена вбудованою системою автоматики на базі контроллера.

Функції вбудованої системи автоматики припливної установки

• включення і виключення установки
• захист калорифера від замерзання
• сигналізація про необхідність чищення фільтрів або їх заміни
• можливість регулювання продуктивності припливної установки. Регулювання ступінчасте - можливі 3 швидкості.
• робота установки по таймеру
• підтримка заданої температури припливного повітря за допомогою дії на привід триходового вентиля, що регулює постачання теплоносія в рідинний нагрівач
• управління і контроль роботи зовнішнього циркуляційного насоса, встановленого на лінії постачання теплоносія в рідинний нагрівач(насос вузла змішувача);
• зупинка системи по команді від щита пожежної сигналізації
• управління приводом повітряного клапана

За наявності вузла змішувача пульт управління дозволяє підтримувати задану температуру повітря в приміщенні шляхом зміни витрати теплоносія через повітронагрівач. Використання вузла змішувача з насосом дозволяє здійснювати описане раніше регулювання при різниці тисків теплоносія в прямій і зворотній магістралі менш 40кПа. Вузол змішувача з насосом допомагає запобігти замерзанню теплообмінника і дає додатковий час на проведення оперативних заходів при виникненні аварійної ситуації. (Вузол змішувача замовляється окремо.)

Монтаж

Розмістити припливну установку можна в підсобних приміщеннях(балкон, лоджія, вбиральня) або в основних під стелею або в ніші.

Установка може монтуватися на підлозі, до стелі або на стіні за допомогою кронштейнів. При монтажі необхідно враховувати, що для сервісного обслуговування потрібний доступ до установки, тобто вимагається передбачити ревізійний люк або інший спосіб.

Використання установки на прикладі вентиляції офісу

У запотолочном просторі монтується припливна установка МПА. Для забирання повітря і викиду в зовнішніх стінах виконуються отвори. Свіже повітря проходить через зовнішню гратку, потрапляє в установку, де воно фільтрується, при необхідності підігрівається до необхідної температури і від установки подається через мережу повітроводів за допомогою граток в кабінети. Видалення повітря відбувається за допомогою витяжного вентилятора через мережу повітроводів. Таким чином, за допомогою припливної установки і витяжного вентилятора здійснюється необхідний розрахунковий повітрообмін для забезпечення комфортної вентиляції в офісних приміщеннях.

Габаритні розміри
