Вентилятор Вентс ПКФ 2Е 250

Габаритные размеры

Диаграмма

Конструкция

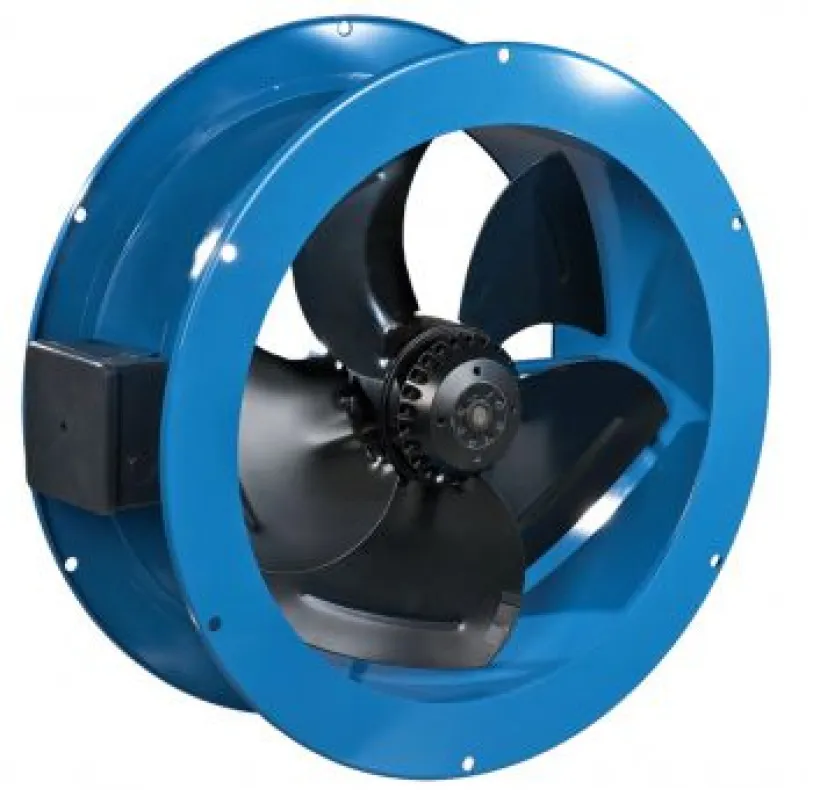

Корпус и крыльчатка вентилятора Вентс ПКФ 2Е 250 изготовлены из стали с полимерным покрытием. Клеммная коробка вентиляторов серий ОВ и ОВК имеет шнур для выносного подключения. Вентилятор серии ПКФ имеет наружную клеммную коробку на корпусе вентилятора.

Двигатель

В зависимости от модели используются двух- или четырехполюсные асинхронные двигатели в одно- или трехфазном исполнении с внешним ротором и оснащены встроенной тепловой защитой с автоматическим перезапуском. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации (до 40 000 часов). Двигатель в вентиляторе имеет класс защиты IP44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристорного регулятора или автотрансформатора. К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии, что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Возможно использование регулятора скорости (поставляется отдельно) РС-1-300

Монтаж

Вентилятор устанавливается на поверхность стены с помощью квадратной (серия ОВ) или круглой (серия ОВК) присоединительной пластины. Вентилятор серии ПКФ устанавливается в канал с помощью фланцев. Подача питания на вентилятор производится через выносную клеммную коробку. Электрическое подключение и установка должны производиться согласно инструкции и электрической схеме, указанной на клеммной коробке.
