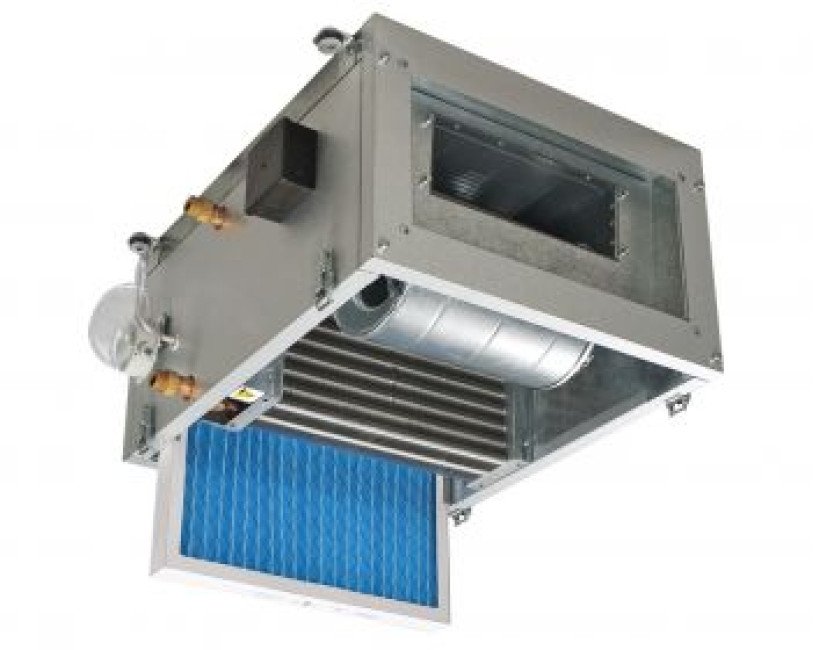

Приточная установка Вентс МПА 800 В

Корпус

Фильтр

Для предотвращения попадания загрязнений во внешнем воздухе в систему вентиляции в установке предусмотрен фильтр с сменной кассетой. Класс фильтрации G4.

Вентилятор

В установке применяется центробежный вентилятор с загнутыми вперед лопатками. Для защиты двигателя вентилятора предусмотрена тепловая защита с автоматическим перезапуском. В электродвигателе используются шариковые подшипники качения. Закрытые подшипники качения практически не требуют обслуживания. Срок их службы до 40 000 часов. <-font face="Arial">Установка оснащена встроенной системой автоматики на базе контроллера.<> /span>

Функции встроенной системы автоматики приточной установки

• включение и выключение установки
• защита калорифера от замерзания
• сигнализация о необходимости чистки фильтров или их замены
• возможность регулировки производительности приточной установки. Регулировка ступенчатая - возможны 3 скорости.
• работа установки по таймеру
• поддержка заданной температуры приточного воздуха посредством действия на привод трехходового вентиля, регулирующего поставку теплоносителя в жидкостный нагреватель
• управление и контроль работы внешнего циркуляционного насоса, установленного на линии поставки теплоносителя в жидкостный нагреватель(насос узла смесителя);
< li style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0); margin: 0px; padding: 2px 0px; list-style-position: initial; list-style-image: initial; list-style-type: inherit;">остановка системы по команде от щита пожарной сигнализации
• управление приводом воздушного клапана

При наличии узла смесителя пульт управление позволяет поддерживать заданную температуру воздуха в помещении путем изменения расхода теплоносителя через воздухонагреватель Использование узла смесителя с насосом позволяет осуществлять описанную ранее регулировку при разности давлений теплоносителя в прямой и обратной магистрали менее 40 кПа. проведение оперативных мероприятий при возникновении аварийной ситуации. (Узел смесителя заказывается отдельно.)

Монтаж

Разместить приточную установку можно в подсобных помещениях(балкон, лоджия, туалет) или в основных под потолком или в нише.

Использование установки на примере вентиляции офиса

В запотолочном пространстве монтируется приточная установка МПА. Для забора воздуха и выброса в наружных стенах выполняются отверстия. Свежий воздух проходит через наружную решетку, попадает в установку, где он фильтруется, необходимости подогревается до необходимой температуры и от установки подается через сеть воздуховодов с помощью решеток в кабинеты.Удаление воздуха происходит с помощью вытяжного вентилятора через сеть воздуховодов.Таким образом, с помощью приточной установки и вытяжного вентилятора осуществляется необходимый расчетный воздухообмен для обеспечения комфортной вентиляции в офисных помещениях. .

Размеры	B	B1	B2	B3	H	H1	H2	L	L1
мм	400	420	540	500	200	220	352	650	530

Диаграмма
