Конструкция

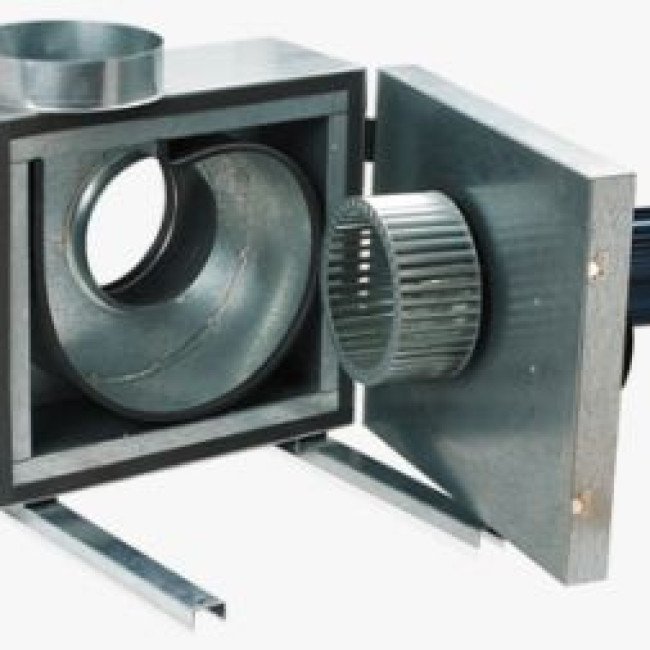

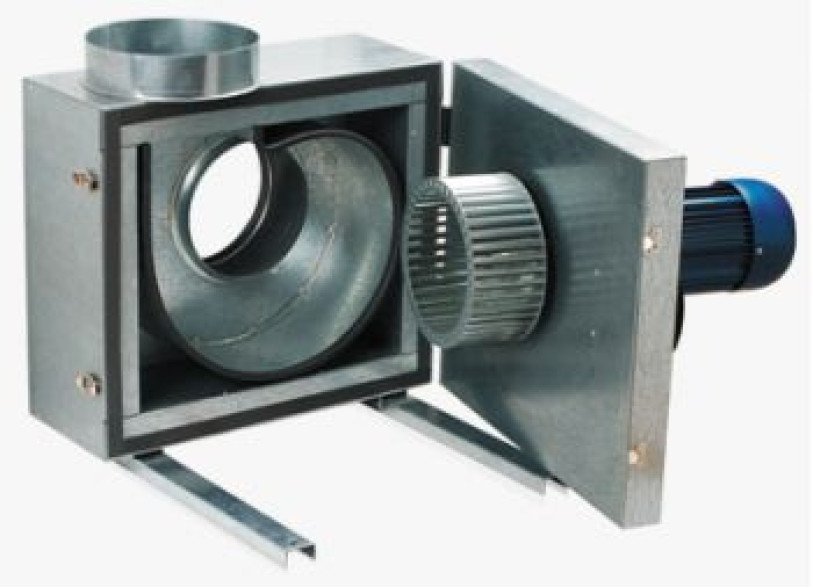

Для изоляции от шума и потерь тепла корпус вентилятора Вентс КСК 200 4Д выполнен из оцинкованной стали с использованием минеральной ваты толщиной 50 мм. Для удобства сервисного обслуживания и мойки вентилятора блок двигатель-крыльчатка откидывается на шарнирах.
Для герметичного соединения с воздуховодом на фланцах вентилятора предусмотрено резиновое уплотнение. Монтажная рама выполнена с виброгасителями.
Двигатель
В вентиляторе используется однофазный (модель Е) или трехфазный двигатель (модель Д) с короткозамкнутым ротором и стальная высокопроизводительная центробежная крыльчатка с загнутыми вперед лопатками. Двигатель не требует обслуживания и оснащен встроенными термоконтактами с выводами для подключения к внешнему устройству защиты от перегрева. Класс обмотки изоляции двигателя F. Тип защиты IP54.
Регулировка скорости
Разрешается использовать плавную или ступенчатую регулировку производительности вентилятора. Для этого необходимо использовать частотный регулятор или автотрансформатор. Допускается к одному регулирующему устройству подключать несколько вентиляторов, при условии, что общая потребляемая мощность и рабочий ток не будут превышать номинальные параметры регулятора. Регуляторы скорости заказываются по отдельности.
Монтаж
Кухонный вентилятор предназначен для подключения к круглым воздуховодам. Крепление вентилятора на стену производится с помощью кронштейнов. Подключение к электрической сети производится с помощью клеммной коробки, установленной на электродвигателе. Длину электрического кабеля необходимо выбирать с запасом, с учетом отбрасывания блока двигатель крыльчатки. Перед и за вентилятором рекомендуется установить гибкие вставки. При установке вентилятора необходимо обеспечить прямой участок воздуховода длиной не менее одного диаметра воздуховода со стороны входа и не менее трех диаметров со стороны выхода воздуха.
Max температура перемещаемого воздуха | 120 °C |
Бренд | Вентс |
Высота вентилятора | 600 мм |
Гарантия | 12 мес. |
Диаметр патрубка | 200 мм |
Длина вентилятора | 625 мм |
Класс защиты | IP 54 |
Максимальное давление | 350 Па |
Материал корпуса | металл |
Минимальная температура среды | -20 °C |
Монтаж | внутри здания, снаружи здания |
Назначение | для зонта, для кафе, для коптильни, для пекарни, для ресторана |
Потребительский ток | 2 A |
Страна производитель | Украина |
Тип двигателя | AC |
Частота оборотов | 1650 об/мин |
Ширина вентилятора | 485 мм |
Электропитание | 380 В |
Воздухообмен, м3/час | 1650 м3 / ч |
Потребляемая мощность | 750 Вт |
Максимальная температура окружающей среды | 120 °C |
Уровень шума | 45 дБ |
Диапазон температур | -20 °C, +120 °C |
Частота тока | 50 Гц |
Вес | 25 кг |
Количество фаз | однофазный |
Страна регистрации бренда | Украина |
