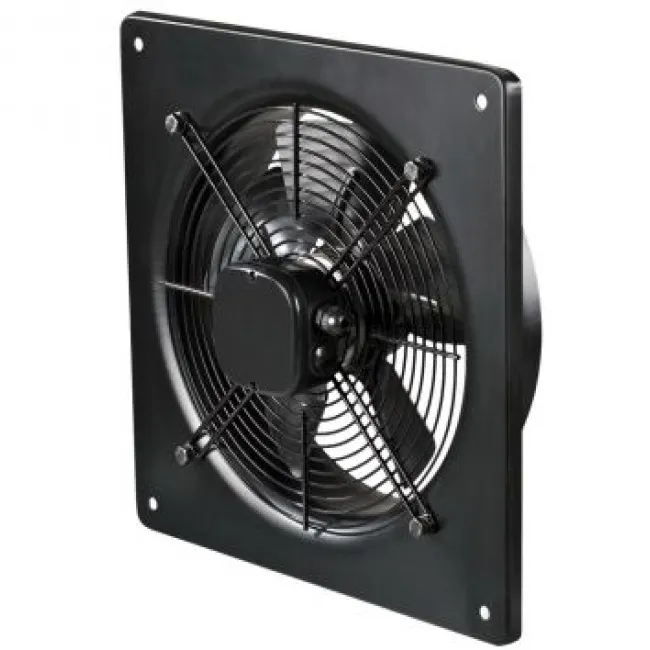

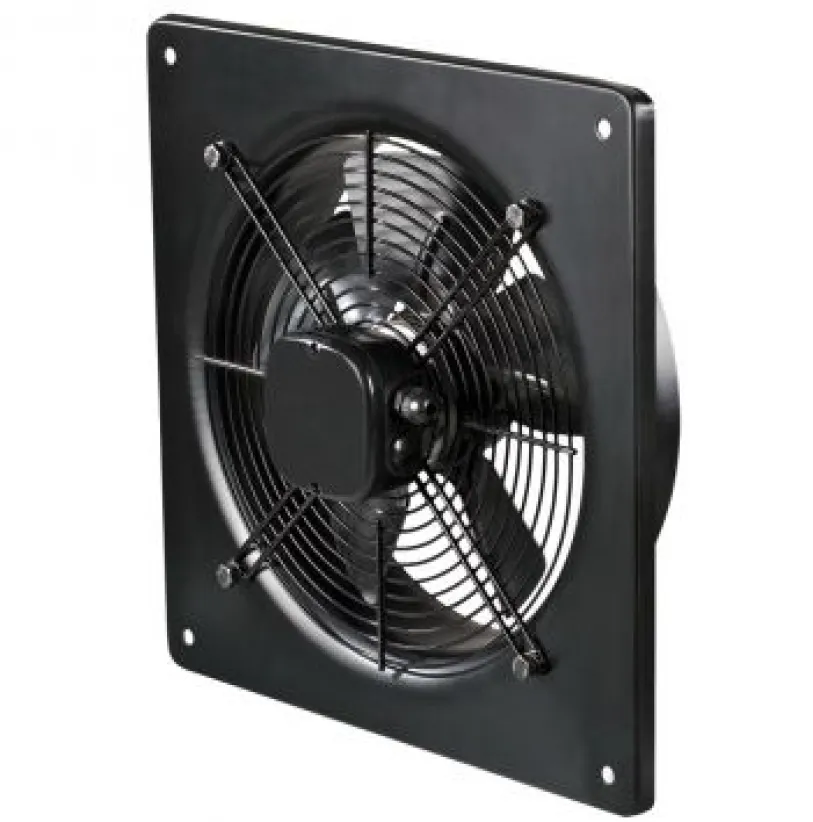

Вентилятор Вентс ОВ 2Е 250

Габаритні розміри

Діаграма

Конструкція

Корпус і крильчатка вентилятора Вентс ОВ 2Е 250 виготовлені із сталі з полімерним покриттям. Клемна коробка вентиляторів серій ОВ і ОВК має шнур для виносного підключення. Вентилятор серії ВКФ має зовнішню клемну коробку на корпусі вентилятора.

Двигун

Залежно від моделі використовуються двух- або чотирьохполюсні асинхронні двигуни в одно- або трифазному виконанні із зовнішнім ротором і оснащені вбудованим тепловим захистом з автоматичним перезапуском. Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації (до 40 000 годин). Двигун у вентиляторі має клас захисту IP 44.

Регулювання швидкості

Плавне або ступінчасте регулювання здійснюється за допомогою тиристорного регулятора або автотрансформатора. До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.

Можливе використання регулятора швидкості(постачається окремо) РС-1-300

Монтаж

Вентилятор встановлюється на поверхню стіни за допомогою квадратної(серія ОВ) або круглої(серія ОВК) приєднувальної пластини. Вентилятор серії ВКФ встановлюється в канал за допомогою сполучних фланців. Подання живлення на вентилятор здійснюється через виносну клемну коробку. Електричне підключення і установка повинні виконуватися згідно з інструкцією і електричною схемою, вказаною на клемній коробці.

Приклад використання вентилятора
