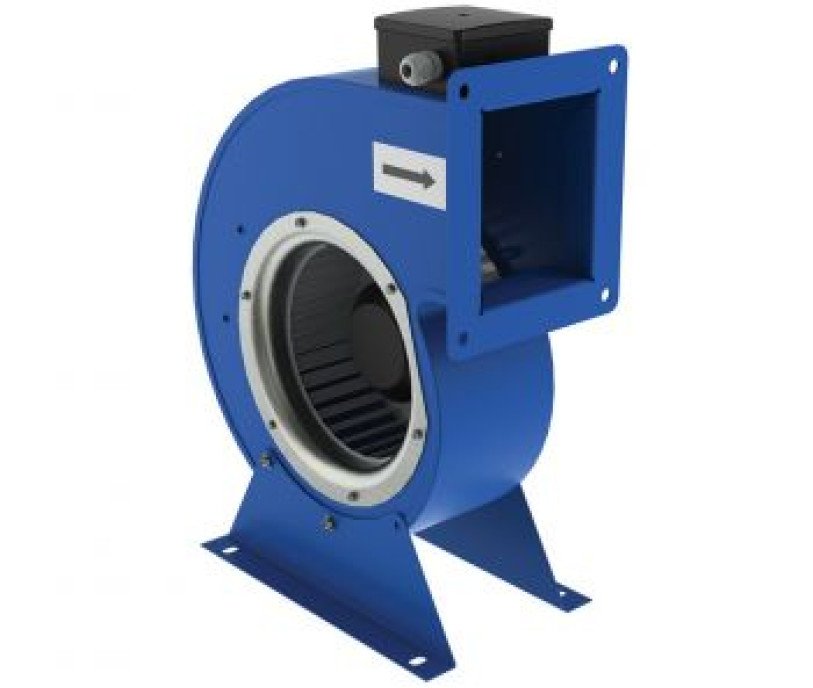

Вентилятор Вентс ВЦУ 2Е 140х60

Габаритні розміри

Діаграма

Конструкція

Корпус вентилятора Вентс ВЦУ 2Е 140х60 виготовлений із сталі з полімерним покриттям.

Двигун

Використовуються двух- і чотирьохполюсні однофазні асинхронні двигуни із зовнішнім ротором і робочим колесом з оцинкованої сталі з вперед загнутими лопатками. Двигуни мають вбудований тепловий захист з автоматичним перезапуском.

Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації. Для досягнення точних характеристик, низького рівня шуму і безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування.
Двигун у вентиляторі має клас захисту IP 44.

Регулювання швидкості

Регулювання може бути як плавним, так і ступінчастим, і здійснюється за допомогою симисторного або автотрансформаторного регулятора. До одного регулюючого пристрою можуть підключатися відразу декілька вентиляторів, за умови що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора(регулятори купуються окремо).

Монтаж

Може встановлюватися як у вентиляційних камерах і установках для кондиціонування, так і окремо. У останньому випадку - може під'єднуватися до повітроводів як двома патрубками(вихлопним і всмоктуючим), так і одним вихлопним. Вихлопний і всмоктуючий патрубки мають прямокутний і круглий переріз відповідно. Подання живлення здійснюється через зовнішні клеми.

Приклад використання вентилятора серії ВЦУ
